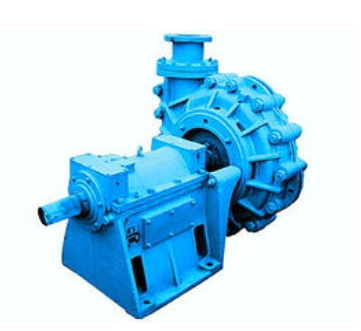

臥式離心渣漿泵安裝中的誤差修正
安裝臥式離心渣漿泵時，我們依次安裝下底座，用框架式水平儀(精度0.02/1000)調整校正底座的縱橫水平，使精度小于0.10/1000。進行灌漿養護處理。達到凝固期后，縱橫精度仍小于0.10/1000。開始二次安裝機體和電機。
二次安裝時，測量電機與離心泵聯軸器的同軸度和水平度。發現電機端半軸接頭垂直于機座，而離心泵端半軸接頭不垂直于機座，導致聯軸器之間產生偏差。
根據測量，可以看出偏差的根源在于離心式渣漿泵的泵體端部。離心式渣漿泵的泵體由泵蓋、密封、軸承組件、主軸、葉輪、支架、輔助支架等組成。主軸和葉輪出廠時經過靜平衡和動平衡檢查，其內部裝配不會有誤差。偏差的根源是機體的四個支架。
因此，我們將2、3、4號機體支架分別切掉1.3㎜、3.5㎜、4.5㎜，然后用百分表對聯軸器進行平行、同軸測量和校正，滿足安裝精度要求。
